開關輸入隔離器IM4011(單通道)/IM4012(雙通道)
開關量輸入，繼電器輸出隔離器，接收來自輸入側的干接點或符合DIN19234標準的NAMUR型接近開關輸入，隔離傳輸到輸出側繼電器輸出，可設置為輸入和輸出同相或反相控制，同時具有輸入線路故障檢測報警指示功能。該產品需要獨立供電，電源、輸入和輸出三隔離。
主要技術參數
通道數：1(IM4011) 2(IM4012)
供電電壓：20～35V DC
消耗電流：(DC24V供電，繼電器觸點閉合時)
≤45mA
輸出：
響應時間：≤10ms
驅動能力：250V AC,2A或30V DC,2A
負載類型：電阻性負載
輸入：
信號：干接點或NAMUR型接近開關輸入
開路電壓：≈8V(開路時)
短路電流：≈8mA
輸入和輸出特性(置為同相控制):
現場開關閉合或輸入回路電流＞2.1mA,輸出繼電器閉合,
通道黃色指示燈亮;
現場開關開路或輸入回路電流＜1.2mA,輸出繼電器開路,
通道黃色指示燈滅.
開關設置作用：

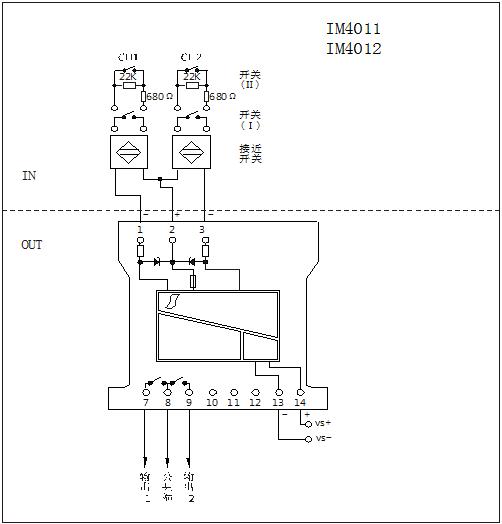

 注:開關輸入(I),需將K2、K4設置為OFF狀態,無線路故障(斷線、短路）檢測功能；若有線路故障(斷線、短 路)檢測功能, 應在開關兩端并聯22kΩ電阻,串聯680Ω電阻,見開關(II),K2、K4設置為ON狀態。
電源保護：電源反向保護(底板上)
電磁兼容性：符合GB/T 18268(IEC 61326-1)
絕緣強度：1500V AC,1分鐘(電源、輸入、輸出之間)
絕緣電阻：≥100MΩ；500V DC
(電源、輸入、輸出與外殼之間)
重量：約120g
適用現場設備：干接點或符合DIN19234標準的NAMUR型接近開關輸入等，現場設備(包括：本安型壓力、溫度、液
位開關)。
二、應用設計
 三、安裝調試
接線
儀表接線采用可拆卸的彈簧式接線端子，方便使用。儀表上端為輸入端（藍色插頭），即為通向輸出側的信號接
線端；儀表下端為輸出端，直接插在底板上，通過底板上的插座及線路統一供電，并通向輸入側的信號接線端;
輸入側的配線軟銅截面積必須大于0.5mm2，絕緣強度應大于500V;
隔離器輸入端和輸出端的配線導線在匯線槽中應分開鋪設、各自采用保護套管;
導線裸露長度約為10mm，若為軟線還需加裝金屬尺寸＞10mm的冷壓頭，硬線則不需要。接線時將導線可直接插入
接線孔即可，無需螺絲刀。
 安裝
IM4000系列隔離器均采用底板安裝方式。安裝步驟如下：
把儀表底部插在底板上對應的插座上;
把儀表兩邊的螺絲擰入底板上的螺孔，并擰緊。
 拆卸
把儀表兩邊的螺絲從底板上的螺孔中擰出;
儀表向上從底板插座上拔出;
分離端子上的導線時請將標準的一字螺絲刀，插入橙色的操作位的凹槽內，并向內推入，然后將導線從接線孔內
拔出即可。
 維護
產品在出廠前均經過嚴格檢驗和質量控制，如發現工作不正常，懷疑內部模塊有故障，請及時同最近的代理商或
直接與技術支持熱線聯系；
產品從發貨之日起五年以內，正常使用過程中出現產品質量問題均由本公司免費維修。
使用環境
周圍環境中不得有強烈振動、沖擊以及大電流和火花等電磁感應影響，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕
作用的介質，應不含有易燃、易爆的物質；
連續工作溫度：-20℃～＋60℃；
貯存溫度：-40℃～＋80℃；
相對濕度：10%～90%。
外形尺寸
 外形尺寸(深×高×寬)：114.0mm×103.6mm×15.8mm
|
||||||||||||||||||||||||
