高密度繼電器輸入端子板 FS-32DI-RLM 通道數： 32 路 模 式： 單線制數字量輸入 繼電器隔離 信號輸入：干濕可選（干接點、電平、三線開關）（支持 NPN/PNP 切換） 信號輸出：低電平、高電平可選 35mm 導軌安裝

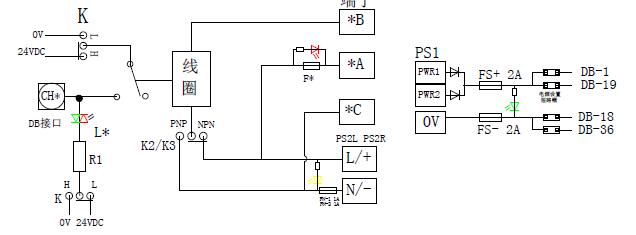

原理圖

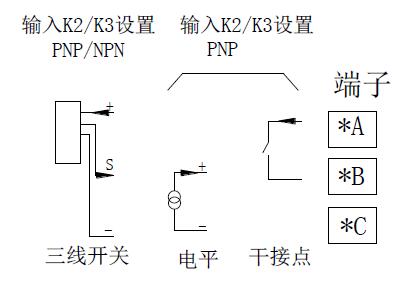

接線圖
針腳定義
常用設置： 1、開關 K 用于高低有效切換 高有效(H)適用于歐美系 PLC，低有效(L)適用于日臺系 PLC 2、開關 K2(CH1-16)、K3(CH17-32)用于 NPN/PNP 切換，干接點輸入時選PNP 檔。 電源設置： DB 口含有 4 芯電源線，用于向 PLC 模塊供電。這些電源由電源輸出設 置的短路帽進行控制，每個短路帽對應一根線，送電前應根據需要進行設置。指示在保險下方，電源接反或保險燒斷時電源燈不亮。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
